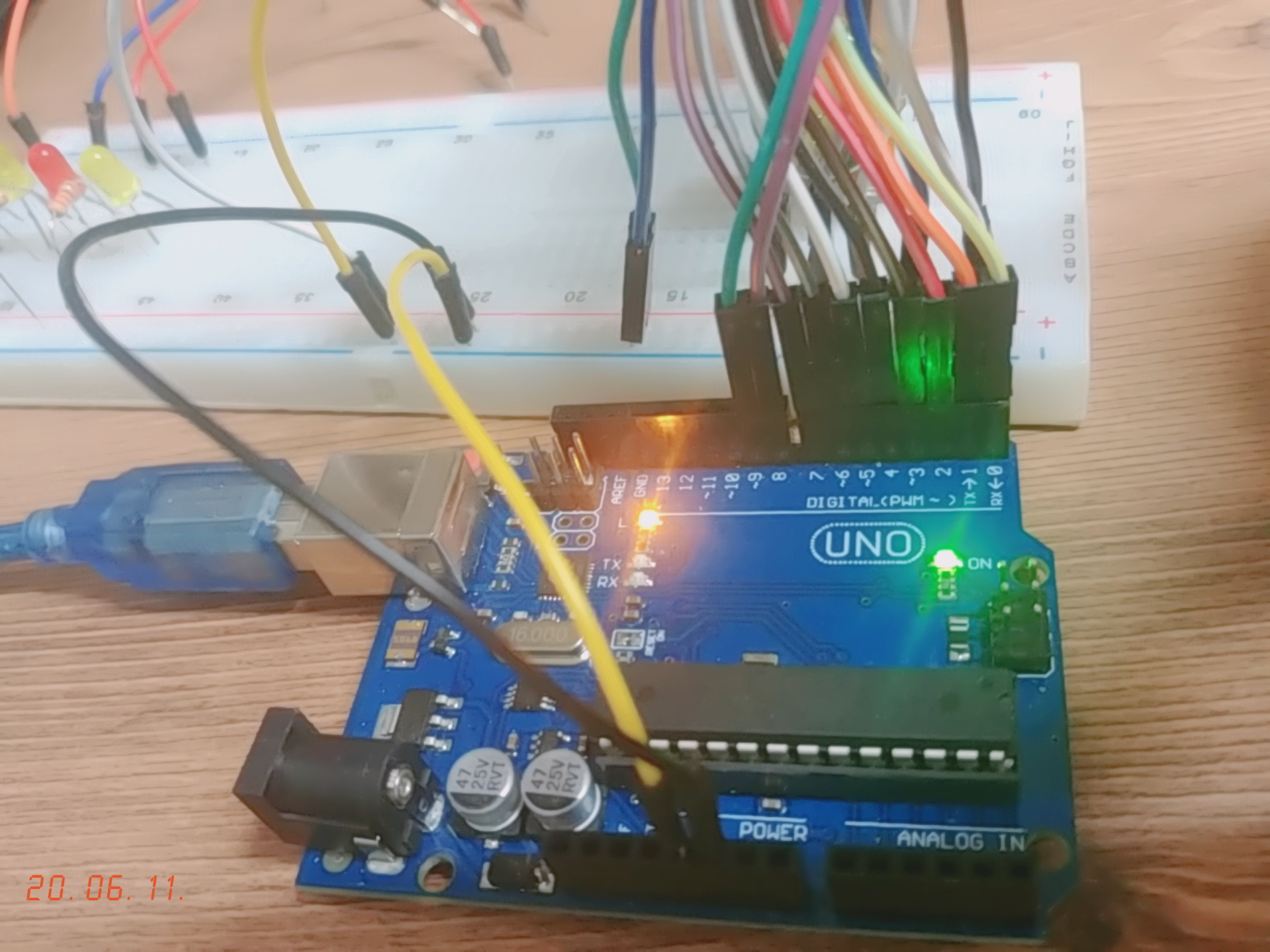

ATmega328 프로그래밍 LCD 출력 성공!

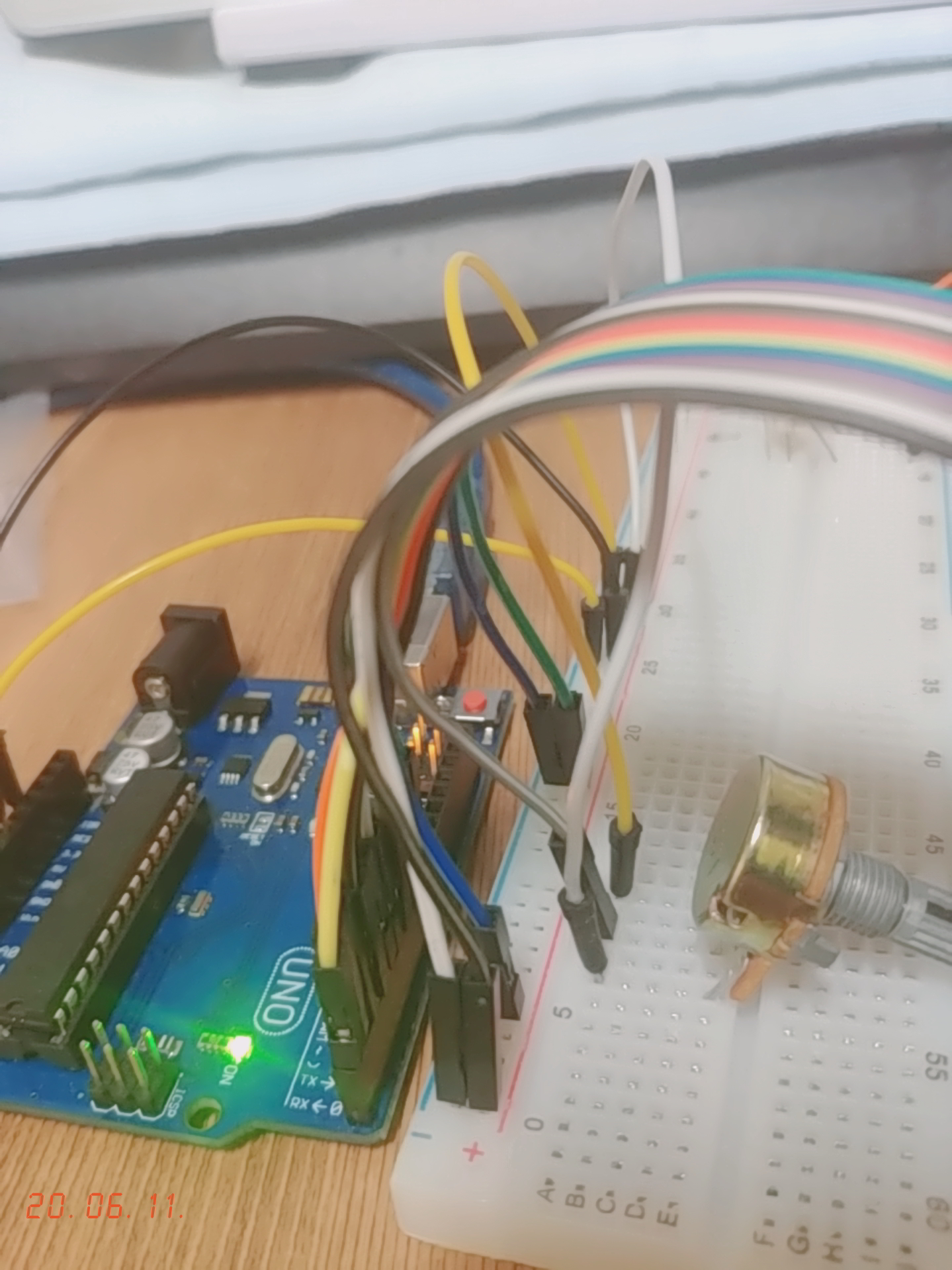

기초지식 1 가변저항





2. LCD 회로 보면서 연결

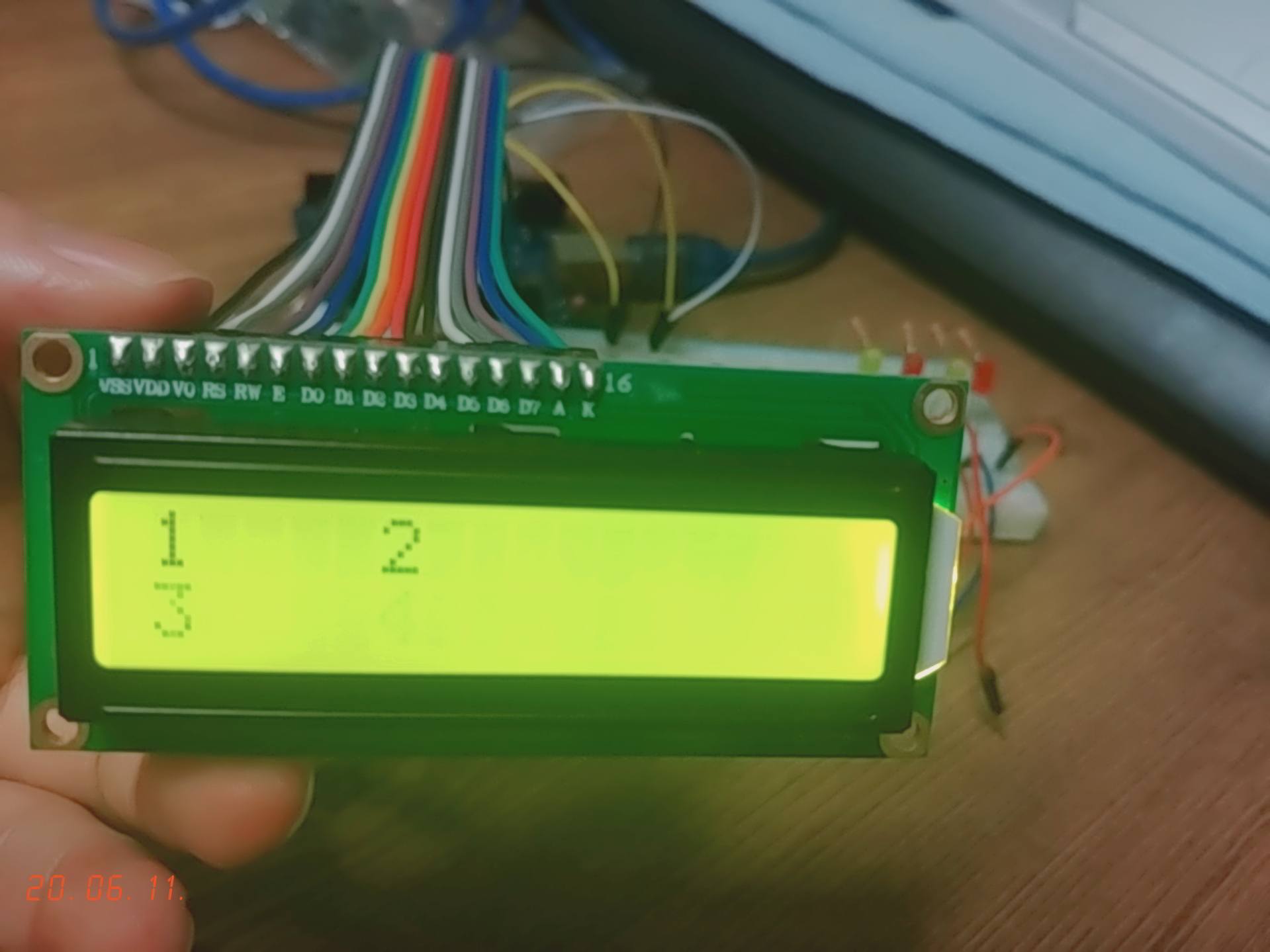

LCD

ASCII 코드 정의문자를 기본으로



Vss 그라운드

Vdd 5V 동작 전원

Vo 가변저항을 통해 0~5V

RS 핀 LCD 제어, 레지스터 선택

E 핀으로 하강 엣지에서 LCD 드라이버 처리



-최대 80문자 저장이 가능하며 그 중 일부인 32문자만 표시됨

-1행으로 표시하는 경우(N=0) 0x00 ~ 0x4F로 연속적으로 정해짐

-2행으로 표시하는 경우(N=1) 0x00 ~ 0x27, 0x40 ~ 0x67로 정해짐



LCD.c

0.00MB
